Kāda ir atšķirība starp lodveida vārstu un vārtu vārstu?

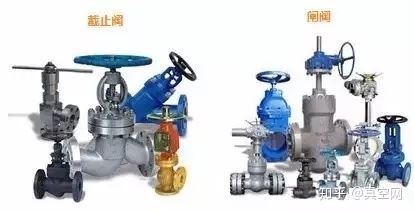

Globusa vārsti, vārstu vārsti, droseļvārsti, pretvārsti un lodveida vārsti utt. Šie vārsti tagad ir neaizstājami vadības komponenti dažādās cauruļvadu sistēmās. Katrs vārsts ir atšķirīgs pēc izskata, uzbūves un pat funkcionālā mērķa. Tomēr pieturas vārstam un vārtu vārstam ir zināma līdzība pēc izskata, un abiem ir cauruļvada nogriešanas funkcija, taču atšķirība starp pieturas vārstu un vārtu vārstu joprojām ir ļoti liela.

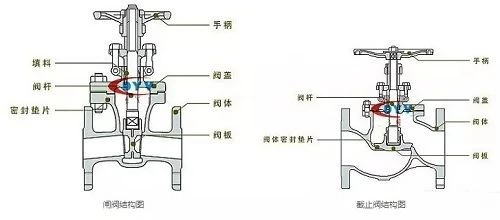

Strukturāli

Uzmanība jāpievērš izvēlei, ja uzstādīšanas vieta ir ierobežota. Vārtu vārstu var cieši noslēgt ar blīvēšanas virsmu atkarībā no vidējā spiediena, lai panāktu noplūdes neesamību. Atverot un aizverot, vārsta serde un vārsta sēdekļa blīvēšanas virsma vienmēr ir saskarē un berzējas viens pret otru, tāpēc blīvējuma virsmu ir viegli valkāt. Kad vārtu vārsts ir tuvu aizvēršanai, spiediena starpība starp cauruļvada priekšējo un aizmugurējo daļu ir liela, padarot blīvējuma virsmu nodilušāku.

Vārtu vārsta struktūra būs sarežģītāka nekā slēgvārsts. No izskata viedokļa vārtu vārsts ir garāks par slēgvārstu un noslēgvārsts ir garāks par vārtu vārstu. Turklāt vārtu vārstu var iedalīt spilgtajā un tumšajā stienī. Noslēdzošais vārsts nav.

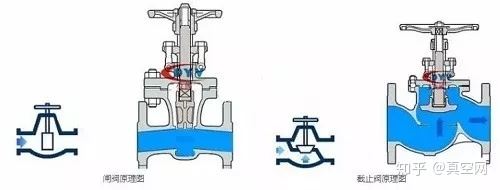

Darbības princips

Kad slēgvārsts tiek atvērts un aizvērts, kāts paceļas, tas ir, pagriežot rokas riteni, rokas rats pagriezīsies un pacelsies kopā ar kātu. Vārtu vārsts pagriež rokas riteni, lai vārsta kāts kustētos uz augšu un uz leju, un rokas riteņa stāvoklis paliek nemainīgs. Plūsmas ātrums ir atšķirīgs, vārsta vārstam jābūt pilnībā atvērtam vai pilnībā aizvērtam, bet apturēšanas vārsts nav nepieciešams. Noslēdzošajam vārstam ir noteikti ieplūdes un izplūdes virzieni; vārtu vārstam nav prasību par ieplūdes un izplūdes virzienu.

Turklāt vārtu vārstam ir tikai divi stāvokļi: pilnībā atvērts vai pilnībā aizvērts, vārtu atvēršanas un aizvēršanas gājiens ir liels, un atvēršanas un aizvēršanas laiks ir ilgs. Noslēdzošā vārsta vārsta plāksnes kustības gājiens ir daudz mazāks, un kustības laikā slēgšanas vārsta vārsta plāksni var apturēt noteiktā vietā plūsmas regulēšanai. Vārtu vārstu var izmantot tikai kā atslēgumu, un tam nav citu funkciju.

Veiktspējas atšķirība

Noslēdzošo vārstu var izmantot nogriešanai un plūsmas regulēšanai. Globusa vārsta šķidruma pretestība ir salīdzinoši liela, un to ir daudz darbietilpīgāk atvērt un aizvērt, bet, tā kā attālums starp vārsta plāksni un blīvēšanas virsmu ir mazs, atvēršanas un aizvēršanas gājiens ir īss.

Tā kā vārtu vārstu var pilnībā atvērt un pilnībā aizvērt tikai tad, kad tas ir pilnībā atvērts, barotnes plūsmas pretestība vārsta korpusa kanālā ir gandrīz nulle, tāpēc vārtu vārsta atvēršana un aizvēršana būs ļoti darbietilpīga, bet vārti atrodas tālu no blīvēšanas virsmas, un atvēršanās un aizvēršanas laiks ir ilgs.

Uzstādīšana un plūsma

Vārtu vārsta ietekme abos virzienos ir vienāda. Uzstādīšanas ieejas un izejas virzieniem nav prasību, un barotne var plūst abos virzienos. Globusa vārsts jāuzstāda stingri saskaņā ar bultiņas norādīto virzienu uz vārsta korpusa.

Noslēdzošais vārsts atrodas zemā un augstā stāvoklī. No ārpuses ir acīmredzams, ka cauruļvads neatrodas uz vienas fāzes horizontālās līnijas. Vārtu vārsta plūsmas ceļš ir uz horizontālas līnijas. Vārtu vārsta gājiens ir lielāks nekā aiztures vārsta gājiens.

No plūsmas pretestības viedokļa vārtu vārsta plūsmas pretestība ir pilnībā atvērta, un slodzes apturēšanas vārsta plūsmas pretestība ir liela. Parastā vārsta vārsta plūsmas pretestības koeficients ir aptuveni 0,08 ~ 0,12, atvēršanas un aizvēršanas spēks ir mazs, un barotne var plūst divos virzienos. Parasto globusu vārstu plūsmas pretestība ir 3-5 reizes lielāka nekā vārstu vārstiem. Atverot un aizverot, tas jāpiespiež aizvērt, lai panāktu blīvējumu. Apturēšanas vārsta vārsta serde nesaskaras ar blīvēšanas virsmu, kad tā ir pilnībā aizvērta, tāpēc blīvēšanas virsmas nodilums ir ļoti mazs. Tā kā plūsmas galvenais spēks ir liels, jāpievieno apturēšanas vārsts ar izpildmehānismu. Pielāgošana.

Noslēgšanas vārstu var uzstādīt divos veidos. Viens ir tas, ka barotne var iekļūt no vārsta kodola apakšas. Priekšrocība ir tāda, ka, aizverot vārstu, blīvējums netiek saspringts, kas var pagarināt iepakojuma kalpošanas laiku un var izturēt spiedienu pirms vārsta. Šajā gadījumā iepakojums ir jāmaina; trūkums ir tāds, ka vārsta piedziņas griezes moments ir salīdzinoši liels, kas ir aptuveni 1 reizes lielāks nekā augšējā plūsmā, aksiālais spēks uz vārsta kātu ir liels, un vārsta kātu ir viegli saliekt. Tāpēc šī metode parasti ir piemērota tikai maza diametra aizbīdņiem (zem DN50). Noslēgvārstiem virs DN200 barotne ieplūst no augšas. (Elektriskais slēgvārsts parasti izmanto barotnes ievadīšanas veidu no augšas.) Barotnes ievadīšanas metodes trūkums no augšas ir tieši pretējs zemāk esošās ievadīšanas metodei.

Aizzīmogots

Globusa vārsta blīvēšanas virsma ir neliela vārsta serdes trapecveida puse (sīkāku informāciju skatiet vārsta serdes formā). Kad vārsta serde nokrīt, tas ir līdzvērtīgs vārsta aizvēršanai (ja spiediena starpība ir liela, protams, aizvēršana nav saspringta, bet pretējā darbība nav slikta). Vārtu vārsts ir noslēgts ar vārsta serdes vārtu plāksnes sānu, un blīvēšanas efekts nav tik labs kā pieturas vārsts, un, kad vārsta serde nokrīt, vārsta serde netiks aizvērta kā apturēšanas vārsts.
